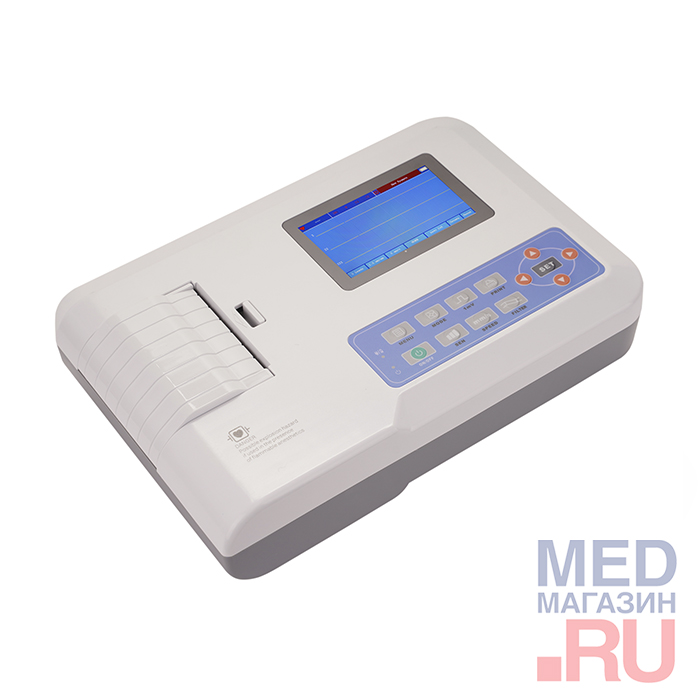

Электрокардиограф ECG300G

Электрокардиограф ECG300G — это медицинский прибор, который измеряет электрические поля, образующиеся при работе сердца. Прибор используется для проведения электрокардиографических обследований в кардиологических отделениях больниц, в кабинетах интенсивной терапии и функциональной диагностики поликлиник и стационаров, в машинах скорой помощи и в частной практике.

Сегодня компактные, высокоточные и простые в использовании электрокардиографы все чаще используют в домашних условиях, чтобы контролировать работу сердца амбулаторно.

Принцип работы электрокардиографа

Кардиограф принимает и усиливает сердечные сигналы, фиксируя их на ленте ЭКГ в виде так называемой изолинии. Измерение электрической активности сердца основывается на измерении разности потенциалов между различными участками тела.

Измерение разности потенциалов между двумя точками — это значит напряжение в каком-то отведении. Чем больше отведений электрокардиограммы может зарегистрировать кардиограф, тем более высокую степень очистки кардиосигналов от шумов он производит. И тем более точно он регистрирует даже самые небольшие отклонения в работе сердца.

Стандартная электрокардиограмма может быть записана в 12 отведениях:

1. Три стандартных отведения.
   Отведение между верхними конечностями — левой рукой  и правой рукой.
   Отведение между нижней и верхней конечностью: правой рукой и левой ногой.
   Отведение также между нижней и верхней конечностью — левой рукой и левой ногой.

2. Три усиленных отведения от конечностей.
3. Шесть грудных отведений.

Особенности электрокардиографа ECG300G:

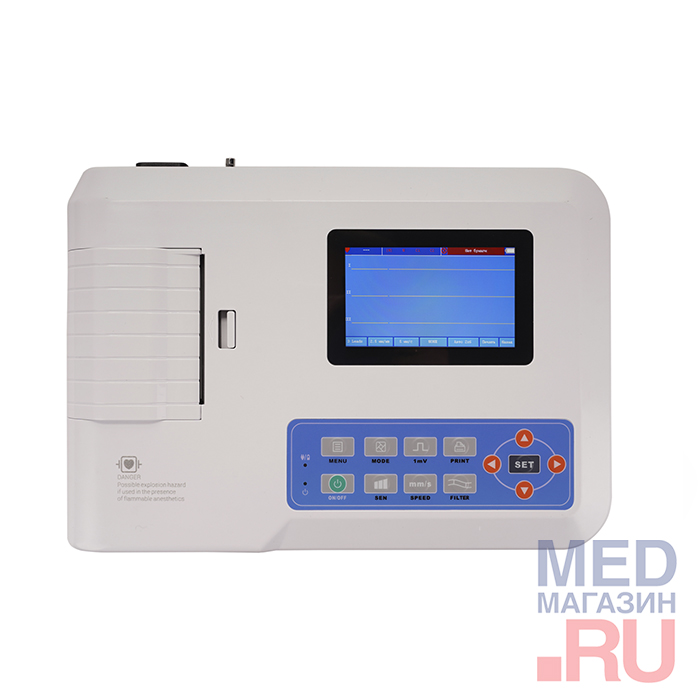

• Цветной ЖК-дисплей 4,3"

• Входной контур: защита от плавания и разрядов дефибриллятора
• Отведения: 12 стандартных отведений
• Ток утечки на пациента: <10 мкА
• Входное полное сопротивление: ≥50 Мом
• Частотная характеристика: 0,05 Гц ~ 150 Гц (-3 дБ)
• Постоянная времени: > 3,2 с
• КОСС: > 60 дБ, >100 дБ (с фильтром)
• Фильтр помех ЭМГ: 25 Гц / 35 Гц (-3 дБ)

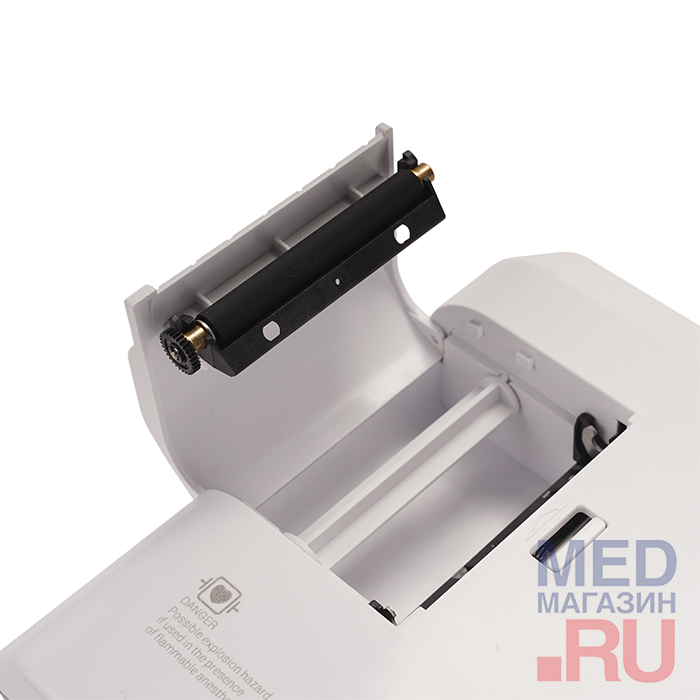

• Способ записи: система термопечати
• Спецификация бумаги для печати: 80 мм (ш) * 20м (д) высокоскоростная термобумага
• Скорость бумаги:
  автоматическая запись: 25 мм/с, 50 мм/с, погрешность: ±5%
  ритмическая запись: 25 мм/с, 50 мм/с, погрешность: ±5%
  ручной режим записи: 5 мм/с, 6,25 мм/с, 10 мм/с, 12,5 мм/с, 25 мм/с, 50 мм/с, погрешность: ±5%

• Выбор чувствительности: 2,5/5/10/20/40 мм/мВ, погрешность ±5%
• Автоматический режим записи: запись на основании формата записи и автоматического режима, изменения автоматических отведений и анализа
• Ритмический режим записи: запись на основании формата и режима ритмической записи, автоматического измерения и анализа
• Ручной режим записи: запись на основании формата записи, изменения ручных отведений
• Параметры измерения: частота сердечных сокращения, интервал P-R, продолжительность P, продолжительность QRS, продолжительность T, интервал Q-T, Q-Tc, ось P, ось QRS, ось T, R(V5), S(V1), R(V5)+S(V1)
• Предельное напряжение поляризации: ± 300 мВ
• Уровень шума: ≤15мк Vp-p

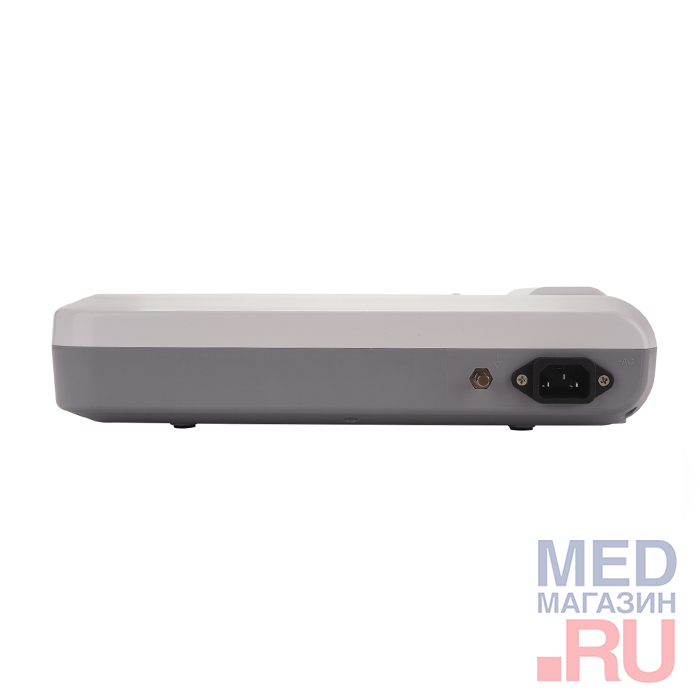

• Спецификация предохранителя: 2 шт. φ5*20мм  AC выдержка времени: T1.6AL250V
• Размер: 315 мм (д) х 215 мм (ш) х 77 мм (в) ±10%
• Масса: 2,25 кг   ±10%
